ENEM 2018 · Ciências da Natureza · Questão 110

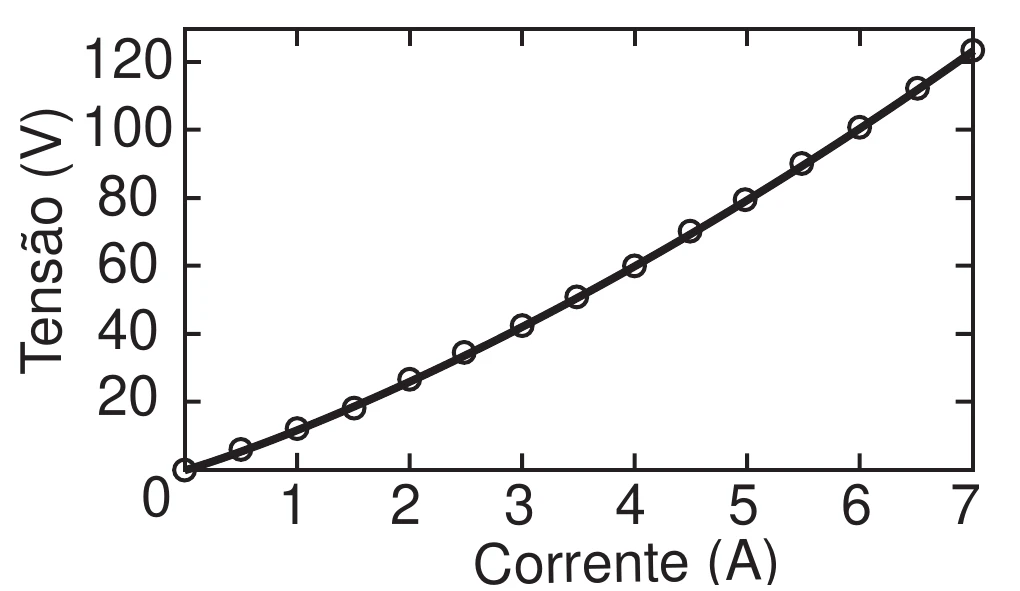

Ao pesquisar um resistor feito de um novo tipo de material, um cientista observou o comportamento mostrado no gráfico tensão versus corrente.

gráfico da tensão, em volt, em função da corrente, em ampère: os pontos medidos partem da origem e sobem continuamente, com leve curvatura para cima, chegando a cerca de 120 V para 7 A

Após a análise do gráfico, ele concluiu que a tensão em função da corrente é dada pela equação V = 10 i + i². O gráfico da resistência elétrica (R) do resistor em função da corrente (i) é

A ![gráfico de R em função de i: reta horizontal constante em 10 ohms, escala vertical de 0 a 20](attachment:d2-q110-fig2.png)
B ![gráfico de R em função de i: reta horizontal constante em aproximadamente 16,5 ohms, escala vertical de 10 a 30](attachment:d2-q110-fig3.png)
C ![gráfico de R em função de i: reta crescente partindo da origem até 7 ohms em i igual a 7 A](attachment:d2-q110-fig4.png)
D ![gráfico de R em função de i: reta crescente partindo de 10 ohms e chegando a cerca de 17 ohms em i igual a 7 A](attachment:d2-q110-fig5.png)
E ![gráfico de R em função de i: curva crescente côncava para cima, partindo de cerca de 10 ohms e chegando a 60 ohms em i igual a 7 A](attachment:d2-q110-fig6.png)

Ver gabarito

Resposta correta: D
