ENEM 2020 · Matemática · Questão 136

A Figura 1 apresenta uma casa e a planta do seu telhado, em que as setas indicam o sentido do escoamento da água de chuva. Um pedreiro precisa fazer a planta do escoamento da água de chuva de um telhado que tem três caídas de água, como apresentado na Figura 2.

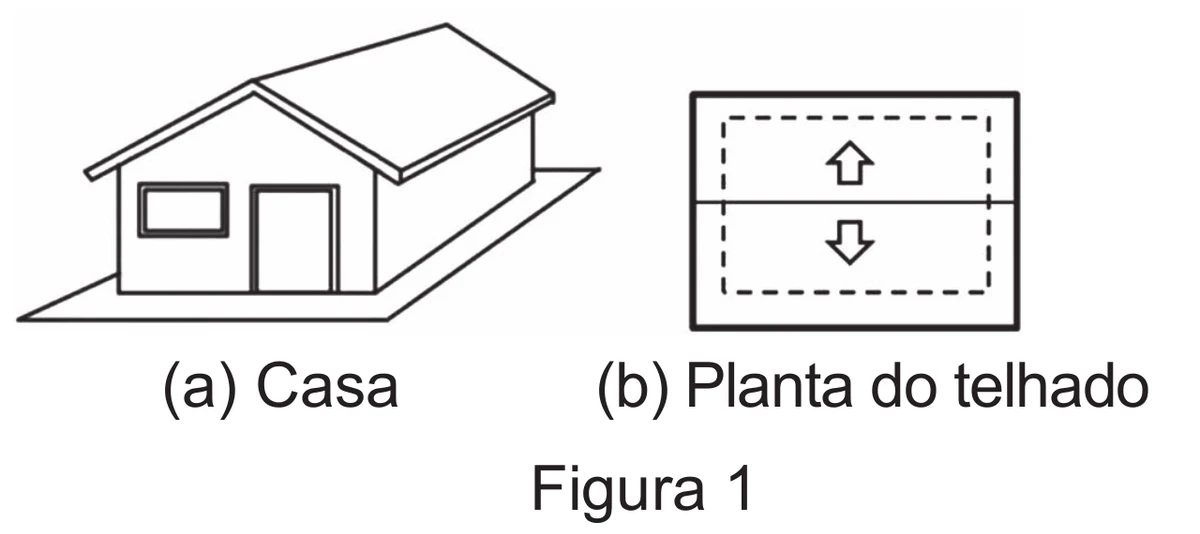

Figura 1: em (a), o desenho de uma casa com telhado de duas águas; em (b), a planta desse telhado, um retângulo dividido ao meio por uma linha horizontal, com uma seta apontando para cima na metade superior e outra apontando para baixo na metade inferior, indicando o sentido do escoamento da água

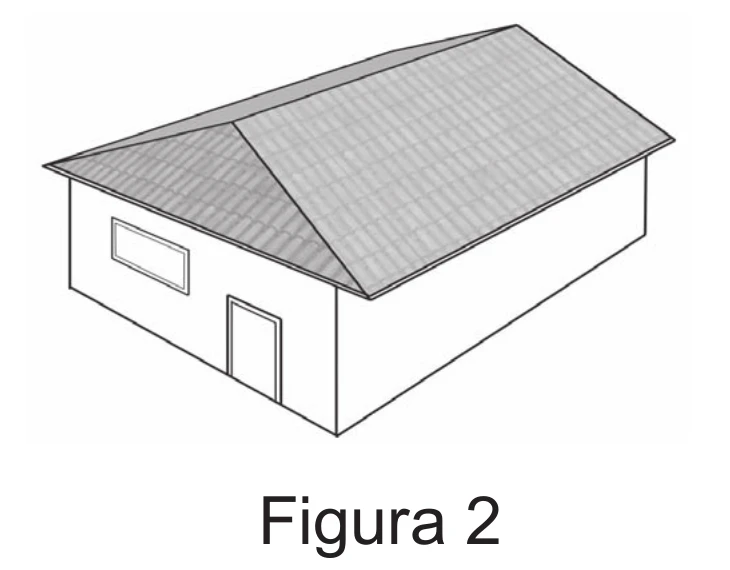

Figura 2: desenho de uma casa cujo telhado tem três caídas de água, com duas águas trapezoidais e uma água triangular em uma das extremidades

A figura que representa a planta do telhado da Figura 2 com o escoamento da água de chuva que o pedreiro precisa fazer é

A ![planta retangular do telhado com três águas: uma água triangular à esquerda, sem seta, e duas águas trapezoidais à direita, com setas apontando para cima e para baixo](attachment:d2-q136-fig3.png)
B ![planta retangular do telhado com três águas: uma água triangular à esquerda, com seta apontando para a esquerda, e duas águas trapezoidais à direita, com setas apontando para cima e para baixo](attachment:d2-q136-fig4.png)
C ![planta em forma de casa: triângulo à esquerda com seta apontando para a esquerda e quadrado à direita dividido em duas águas, com setas para cima e para baixo; o contorno tracejado acompanha o triângulo](attachment:d2-q136-fig5.png)
D ![planta retangular do telhado com quatro águas: dois triângulos nas laterais e dois trapézios ao centro, com setas apontando para cima e para baixo](attachment:d2-q136-fig6.png)
E ![planta hexagonal com triângulos à esquerda e à direita e retângulo central dividido em duas águas, com setas para cima, para baixo e para a direita](attachment:d2-q136-fig7.png)

Ver gabarito

Resposta correta: B
