ENEM 2017 · Ciências da Natureza · Questão 111

Question

Fusível é um dispositivo de proteção contra sobrecorrente em circuitos. Quando a corrente que passa por esse componente elétrico é maior que sua máxima corrente nominal, o fusível queima. Dessa forma, evita que a corrente elevada danifique os aparelhos do circuito. Suponha que o circuito elétrico mostrado seja alimentado por uma fonte de tensão *U* e que o fusível suporte uma corrente nominal de 500 mA.

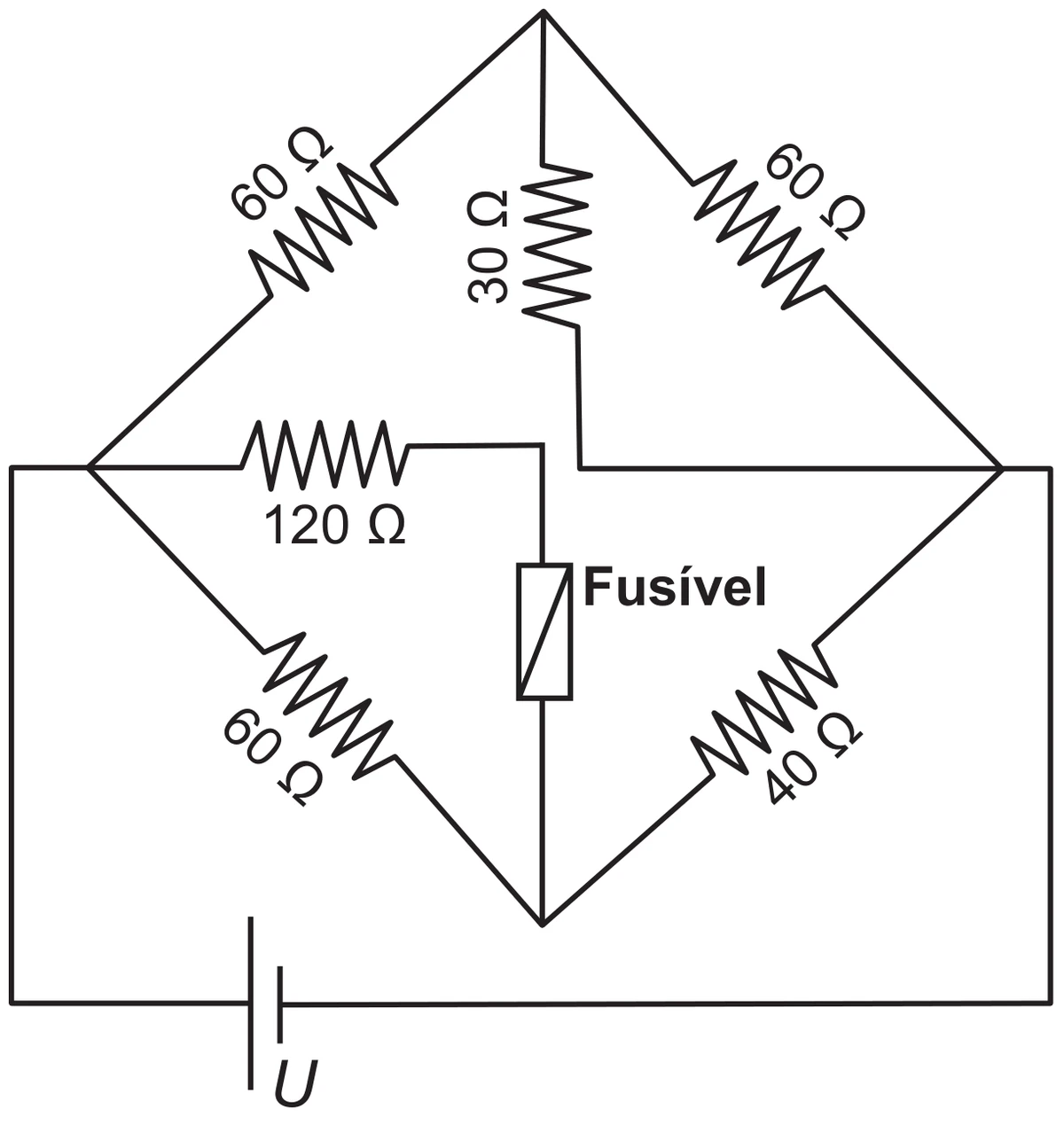

esquema do circuito elétrico: uma fonte de tensão U, no ramo inferior externo, alimenta os vértices esquerdo e direito de um losango de resistores; o lado superior esquerdo tem 60 Ω, o superior direito 60 Ω, o inferior esquerdo 60 Ω e o inferior direito 40 Ω; um resistor de 30 Ω desce do vértice superior e segue até o vértice direito, ficando em paralelo com o 60 Ω do lado superior direito; do vértice esquerdo parte um resistor de 120 Ω até um ponto central, de onde o fusível desce até o vértice inferior do losango

Qual é o máximo valor da tensão *U* para que o fusível não queime?
