ENEM 2025 · Ciências da Natureza · Questão 109

Question

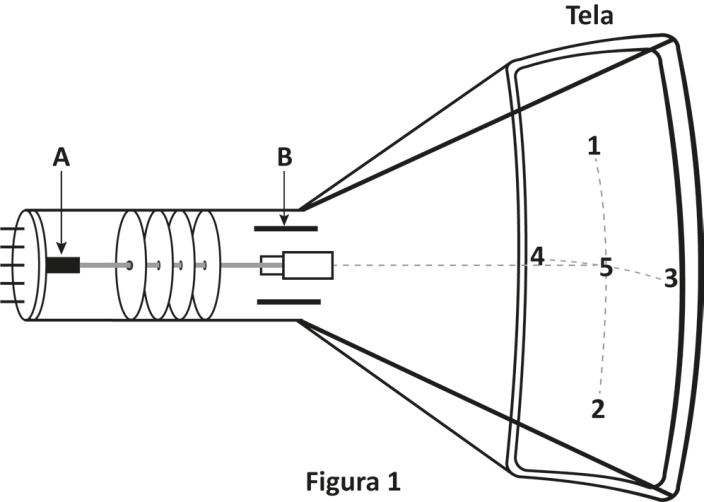

A Figura 1 apresenta o esquema de um tubo de imagem em que um filamento, na posição A, libera elétrons por efeito termiônico. Esses elétrons formam um feixe estreito, que é acelerado por campos elétricos em direção à parte interna da tela. Nesse caminho, o feixe de elétrons passa por outro campo elétrico, na região B, atingindo, em seguida, a parte interna da tela do tubo, a qual é recoberta por um material que emite luz ao receber o impacto dos elétrons.

A figura apresenta um tubo de imagem na horizontal, com um filamento centralizado em sua extremidade esquerda, na posição A. Deste, parte um feixe de elétrons horizontal que passa pela região B e, em seguida, parte em direção a uma tela. A tela apresenta cinco pontos, posicionados da seguinte forma: ponto 1, acima; ponto 2, abaixo; ponto 3, à direita; ponto 4, à esquerda; e ponto 5, no centro.

Na Figura 2, a carga negativa representa o feixe de elétrons que é acelerado e, posteriormente, atinge um ponto da tela. O campo elétrico na região B apresenta a seguinte configuração:

A figura apresenta um esquema ampliado da região B, onde a carga elétrica negativa se movimenta perpendicularmente a um campo elétrico E vetorial, entre duas placas paralelas. Os vetores E são representados por setas igualmente espaçadas, que apontam para cima. A carga negativa está à esquerda, com o vetor v apontando para a direita.

Figura 2

Grupo de Reelaboração do Ensino de Física. **Física 3:** **eletromagnetismo**. São Paulo: Edusp, 2000 (adaptado).

Nessa situação, qual ponto da tela será atingido pelo feixe de elétrons?
