ENEM 2024 · Ciências da Natureza · Questão 125

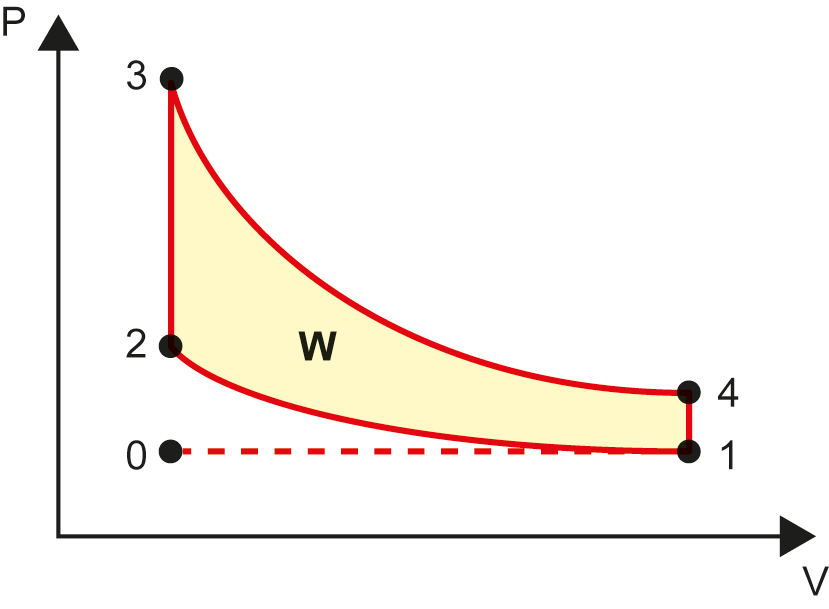

O diagrama P-V a seguir representa o ciclo de Otto para um motor de combustão interna, como os motores a gasolina ou a etanol, utilizados nos automóveis.

O diagrama PV representa um ciclo termodinâmico composto por duas isotermas e duas linhas isovolumétricas com P na vertical e V na horizontal. São indicados 5 pontos, de zero a 4. Há uma linha tracejada horizontal entre os pontos zero e 1, na porção inferior. Há uma área sombreada (W) delimitada pelos pontos de 1 a 4. Uma linha isoterma parte do ponto 1, segue para a esquerda e termina no ponto 2, localizado acima do ponto zero. Uma linha vertical sobe do ponto 2 até o ponto 3. Do ponto 3 parte uma linha isoterma descendente para a direita que termina no ponto 4, localizado ligeiramente acima do ponto 1. A delimitação da área W termina com uma linha vertical para baixo, ligando o ponto 4 ao ponto 1.

As etapas representadas no diagrama estão descritas no quadro.

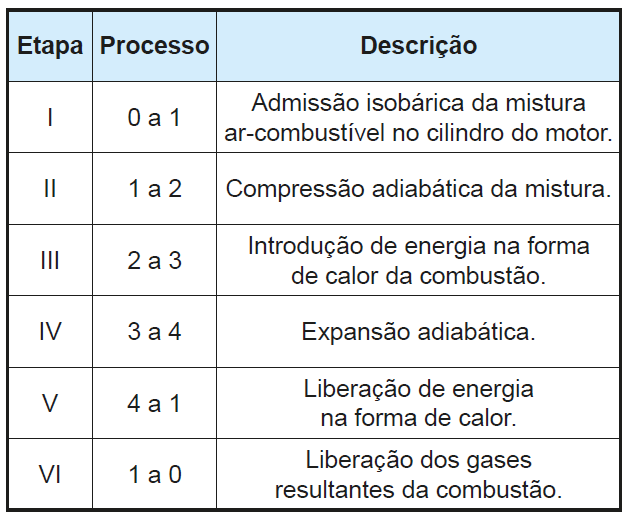

Quadro com as etapas representadas no diagrama e seus respectivos processo e descrição. Etapa 1: zero a 1 – Admissão isobárica da mistura ar-combustível no cilindro do motor. Etapa 2: 1 a 2 – Compressão adiabática da mistura. Etapa 3: 2 a 3 – Introdução de energia na forma de calor da combustão. Etapa 4: 3 a 4 – Expansão adiabática. Etapa 5: 4 a 1 – Liberação de energia na forma de calor. Etapa 6: 1 a zero – Liberação dos gases resultantes da combustão.

A transformação da energia térmica em energia útil ocorre na etapa

  1. A 2.
  2. B 3.
  3. C 4.
  4. D 5.
  5. E 6.
Ver gabarito

Resposta correta: C
