ENEM 2018 · Ciências da Natureza · Questão 124

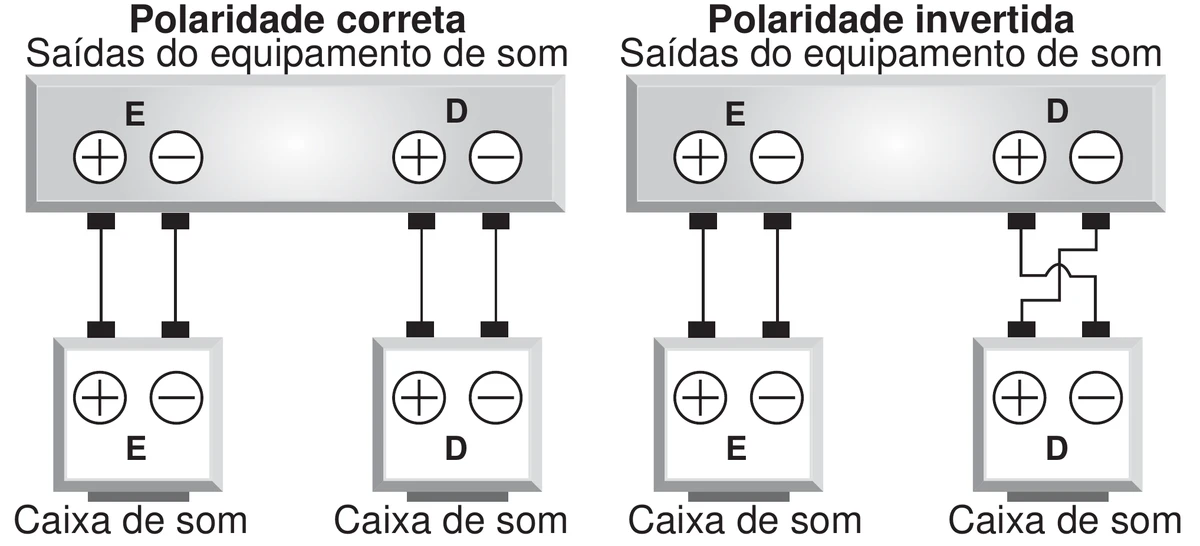

Nos manuais de instalação de equipamentos de som há o alerta aos usuários para que observem a correta polaridade dos fios ao realizarem as conexões das caixas de som. As figuras ilustram o esquema de conexão das caixas de som de um equipamento de som mono, no qual os alto-falantes emitem as mesmas ondas. No primeiro caso, a ligação obedece às especificações do fabricante e no segundo mostra uma ligação na qual a polaridade está invertida.

dois esquemas de ligação lado a lado, intitulados “Polaridade correta” e “Polaridade invertida”; em cada um, sob o rótulo “Saídas do equipamento de som”, aparece um painel com as saídas E e D, cada uma com um terminal + e um terminal −, e abaixo dele duas caixas de som, rotuladas E e D e legendadas “Caixa de som”, cada uma também com terminais + e −. No esquema da esquerda os quatro fios sobem em linha reta, ligando + a + e − a −; no da direita a ligação da caixa E permanece direta, mas os dois fios da caixa D se cruzam, ligando o terminal + da saída ao − da caixa e o − da saída ao + da caixa

O que ocorre com os alto-falantes E e D se forem conectados de acordo com o segundo esquema?

A O alto-falante E funciona normalmente e o D entra em curto-circuito e não emite som.
B O alto-falante E emite ondas sonoras com frequências ligeiramente diferentes do alto-falante D provocando o fenômeno de batimento.
C O alto-falante E emite ondas sonoras com frequências e fases diferentes do alto-falante D provocando o fenômeno conhecido como ruído.
D O alto-falante E emite ondas sonoras que apresentam um lapso de tempo em relação às emitidas pelo alto-falante D provocando o fenômeno de reverberação.
E O alto-falante E emite ondas sonoras em oposição de fase às emitidas pelo alto-falante D provocando o fenômeno de interferência destrutiva nos pontos equidistantes aos alto-falantes.

Ver gabarito

Resposta correta: E
